Беспроводное реле RRC-01

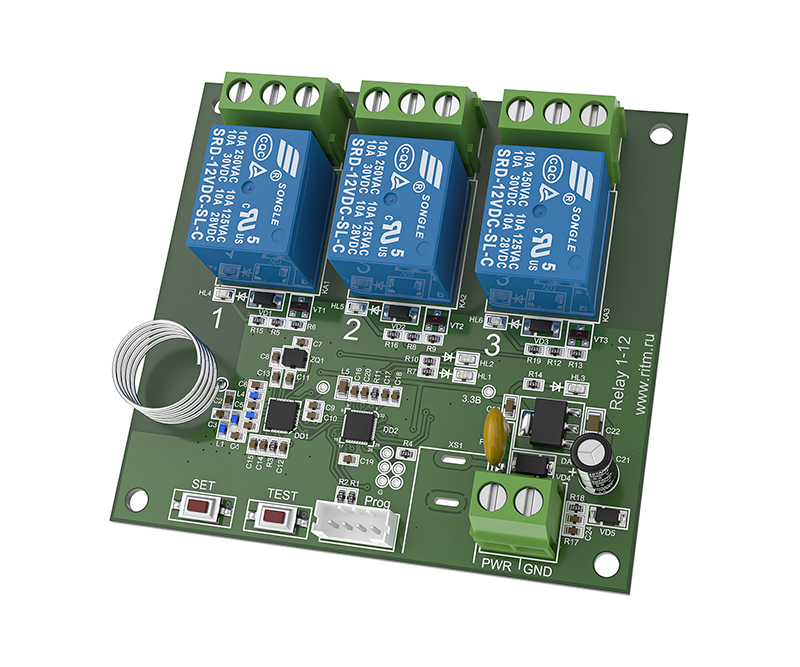

inside inside
Мощные
реле
Питание
12 В
Настройка через кабель
программирования
Клеммы для подключения
исполнительных устройств
Радиоканальная антенна
433 МГц
Технические характеристики реле RRC-01
RRC-01 433 МГц RRC-01 868 МГц
Беспроводное подключение Частота каналов связи 433,075-434,775 МГц 868,7-869,2 МГц
Дальность радиосвязи, м до 800 до 5000
Количество каналов связи 7 2
Шифрование радиообмена собственный алгоритм шифрования AES-128
Излучаемая мощность передатчика, мВт, до 10 25
Период контроля связи с прибором, мин 6 4
Проводное подключение Количество релейных выходов, шт. 3 3
Максимальный коммутируемый ток каждого выхода реле, А 2 2
Максимальное коммутируемое напряжение постоянного тока, В 30 30
Максимальное коммутируемое напряжение переменного тока, В 250 250
Максимальная коммутируемая мощность каждого релейного выхода при постоянном токе, Вт 60 60
Максимальная коммутируемая мощность каждого релейного выхода при переменном токе, ВА 500 500
Совместимость с приборами Прибор охранный Контакт GSM-16 + −
Прибор охранный Контакт GSM-14 + −
Прибор охранный Контакт GSM-14К + −
Прибор охранный Mega* +* +*
Прибор пожарный Mega Fire* +* +*
Прибор охранный Mega Light 433 + −
Прибор охранный Mega Keyboard 433 + −
Прибор охранный Mega Slim + −
Настройка и обслуживание Регистрация устройства в радиосистеме без применения ПК + +
Обновление прошивки через ПК через ПК и по радиоканалу
Настройка через ПК через кабель программирования через кабель программирования
Расширенная диагностика состояния устройства − напряжение внешнего источника питания, версия ПО, уровень радиосигнала
Электропитание Напряжение внешнего источника питания, В 14 - от комплектного адаптера питания;
12±2 - от стороннего источника питания		 14 - от комплектного адаптера питания;
12±2 - от стороннего источника питания
Конструкция Габаритные размеры, мм 70×75×18 70×75×18
Масса, г 60 60
Диапазон рабочих температур, °С +5…+50 +5…+50

* При установке соответствующего расширителя на 433 МГц или на 868 МГц
